Pensiamo il verde come un sistema: modulare, flessibile e pensato per adattarsi a contesti, esigenze e funzioni diverse.
Le nostre soluzioni trasformano pareti e superfici in elementi vivi e integrati, portando la natura negli spazi architettonici in modo innovativo, personalizzabile e durevole.
VP MODULO

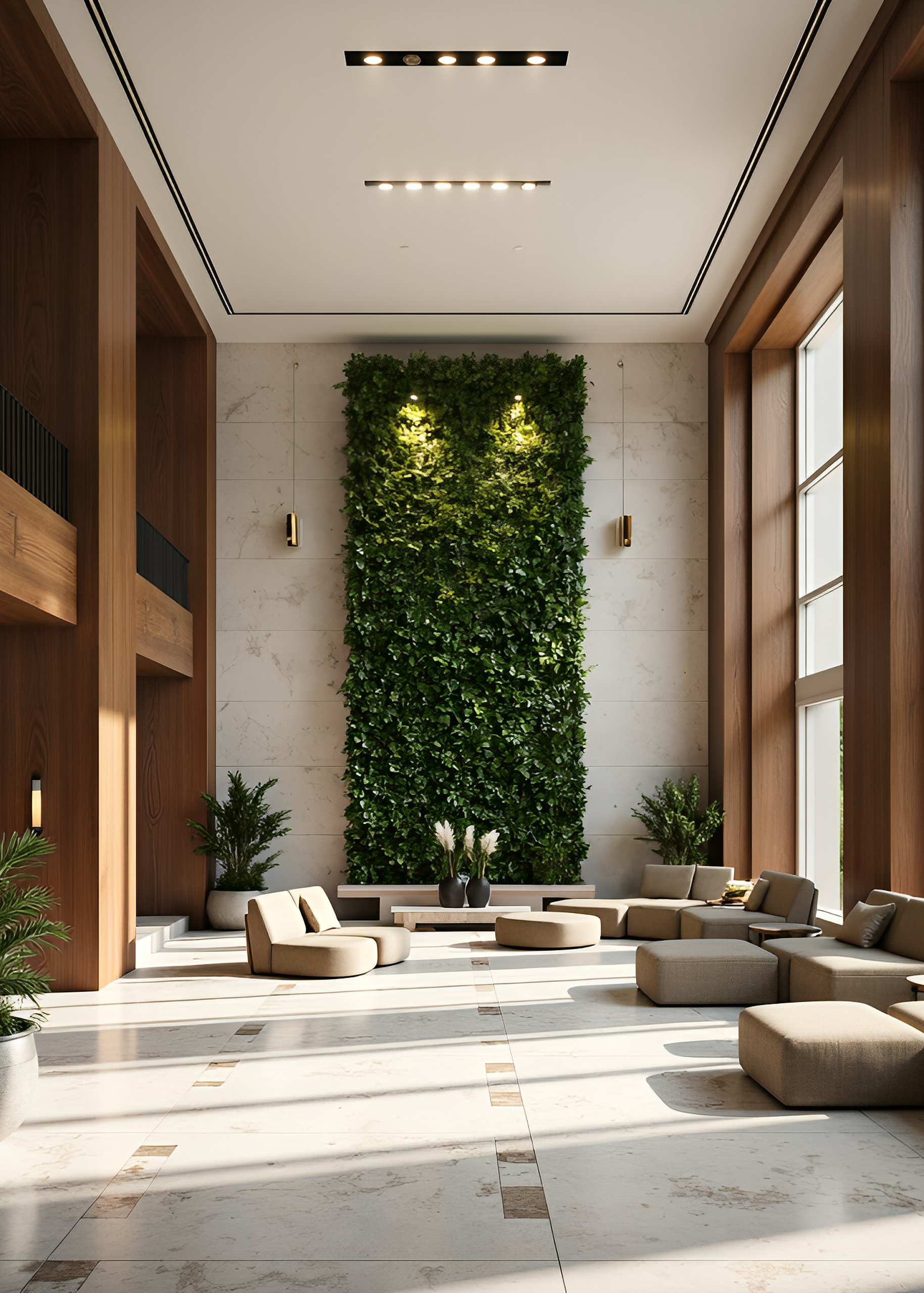

VP Modulo è il sistema modulare brevettato da VerdeProfilo® per la realizzazione di giardini verticali personalizzati. Flessibile e su misura, è adatto a spazi interni ed esterni, con ampia scelta botanica e impianto automatico integrato. Una soluzione ideale per ambienti pubblici e privati.

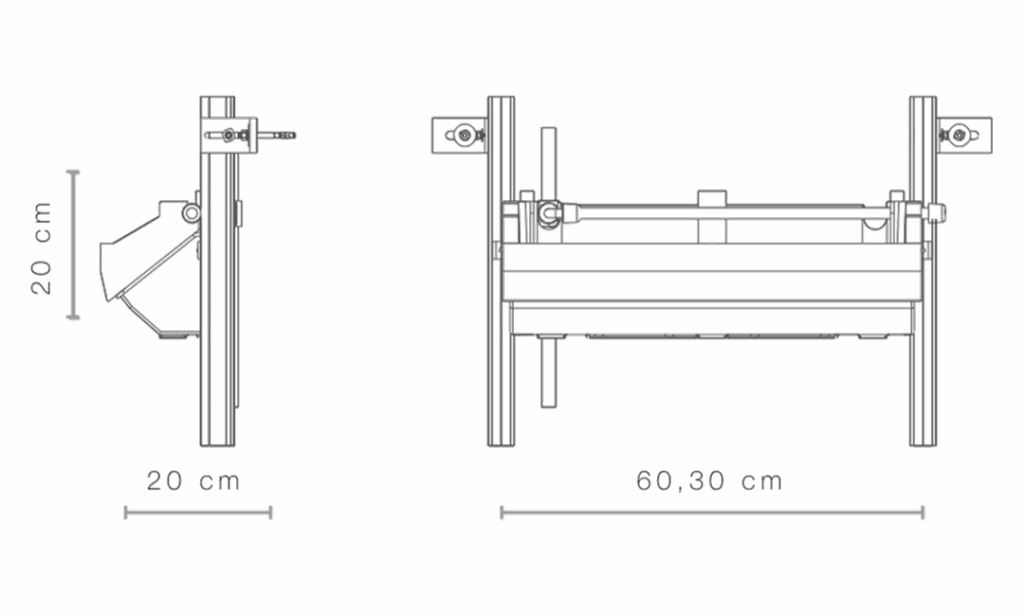

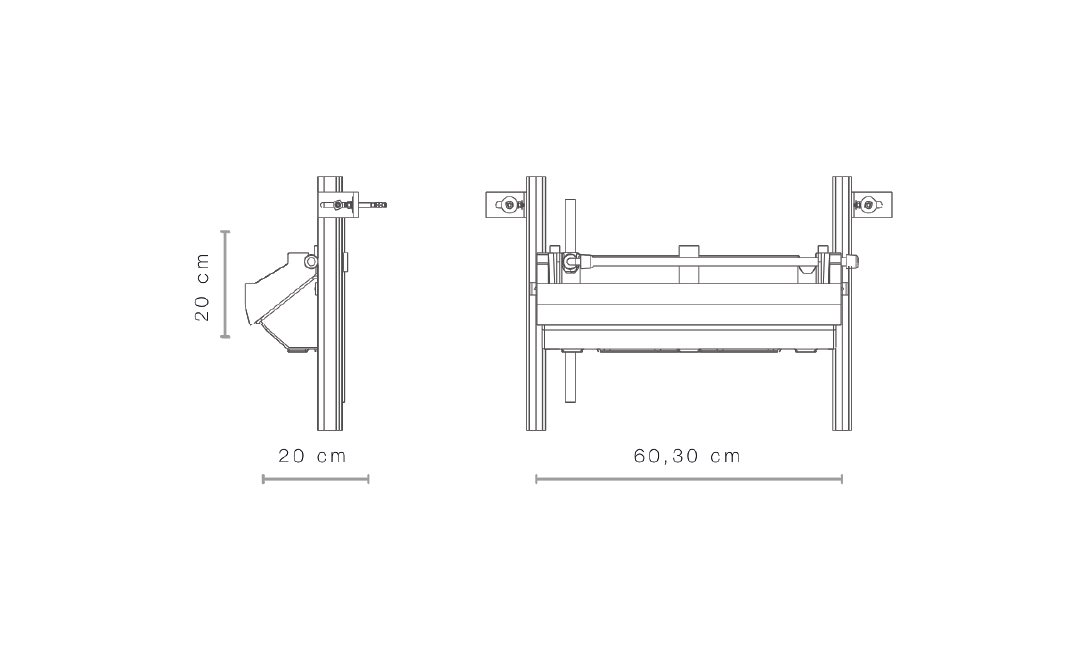

Dimensioni
Layout

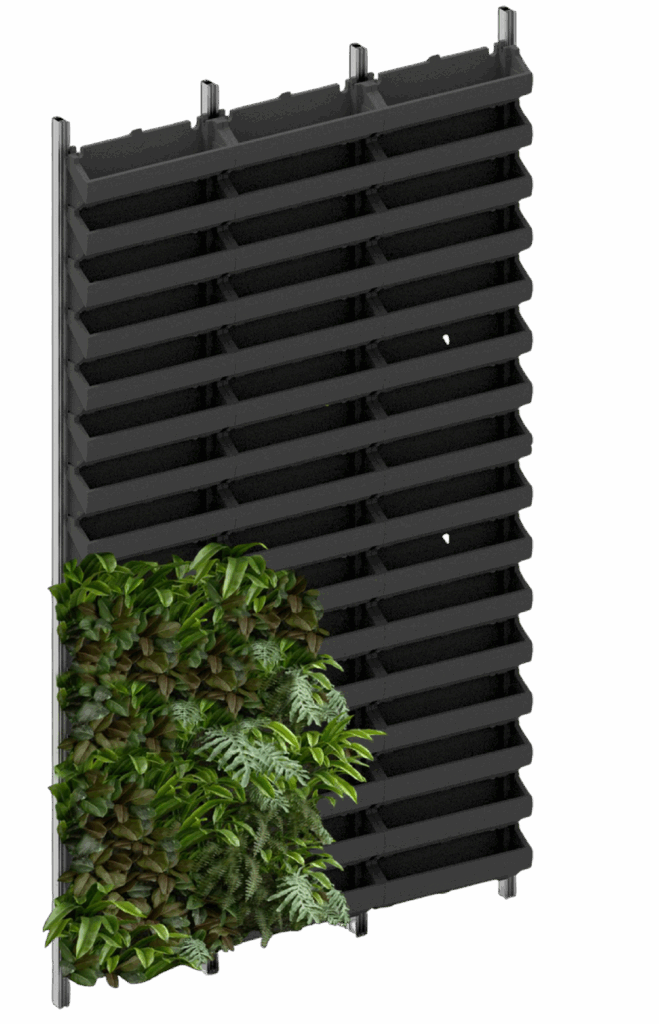

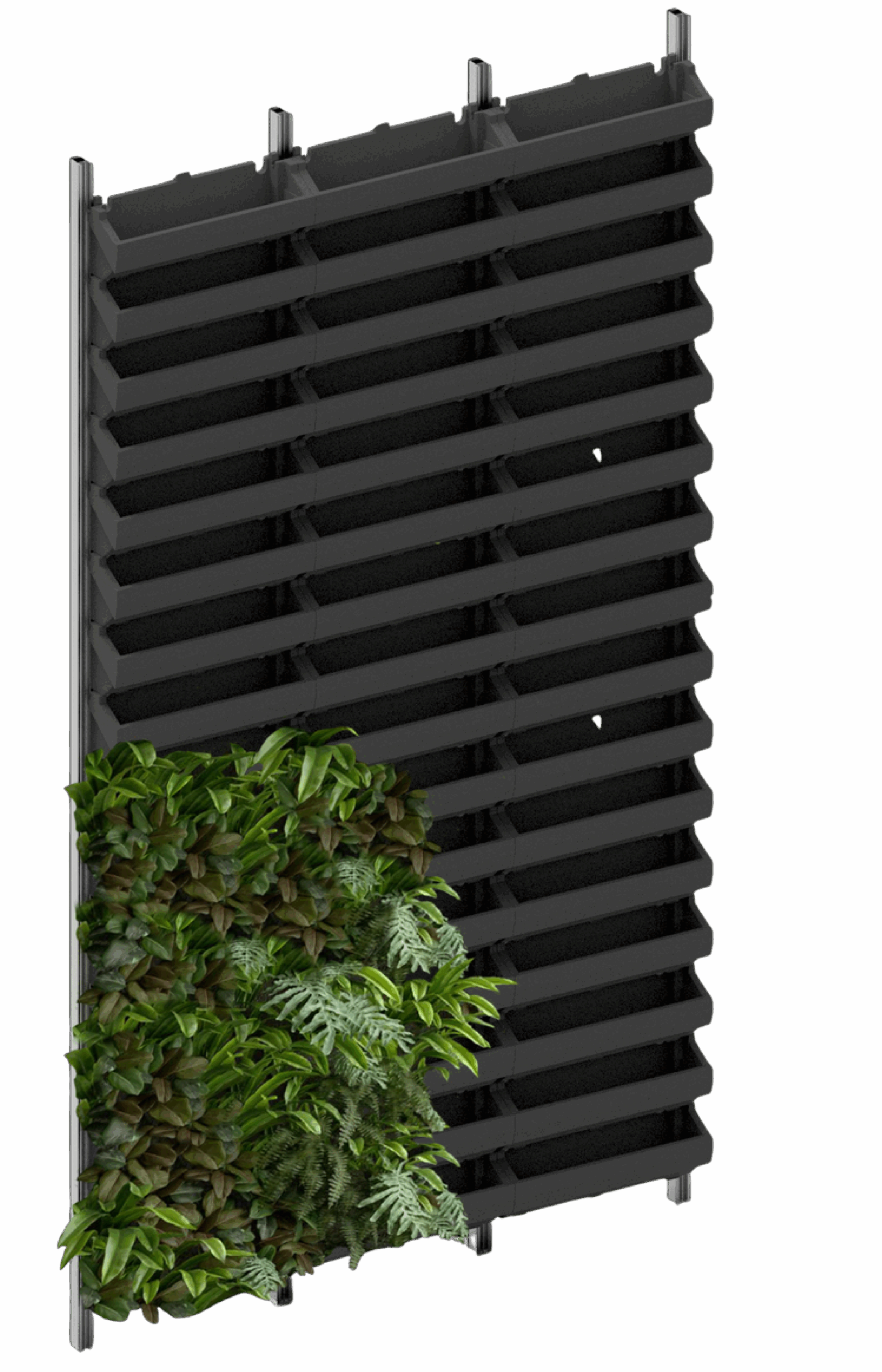

PIENO:

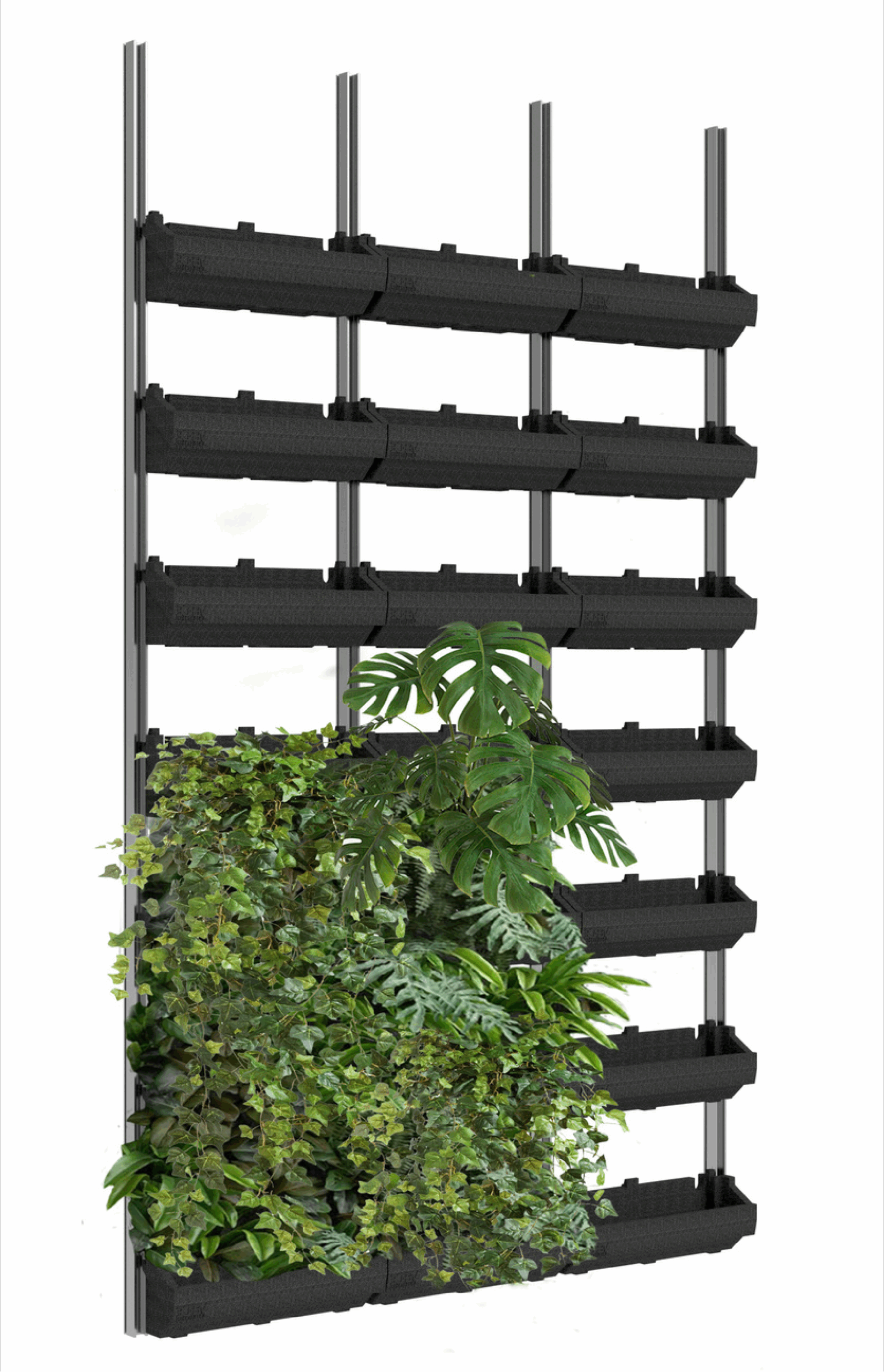

ALTERNATO:

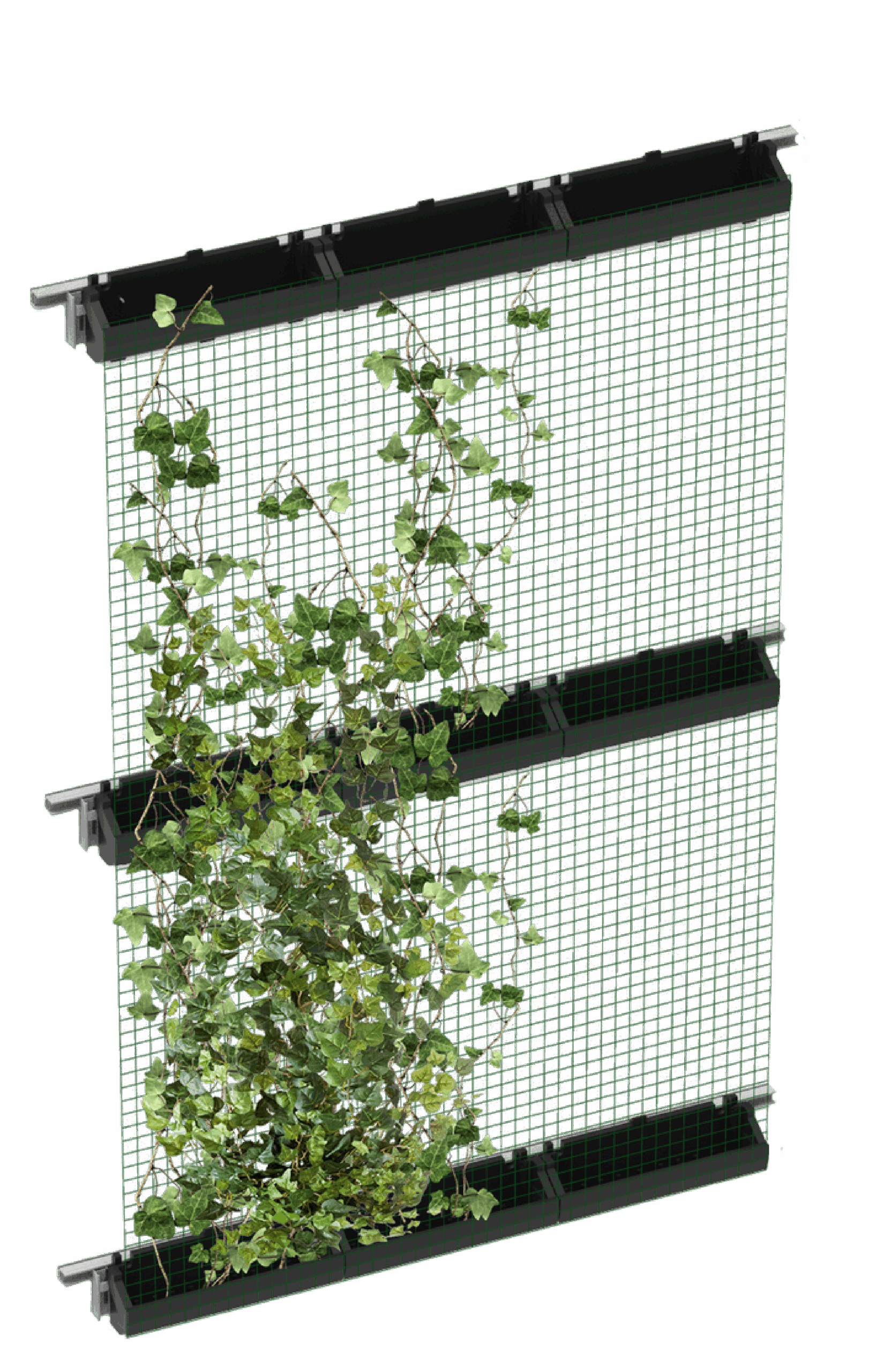

RAMPICANTE:

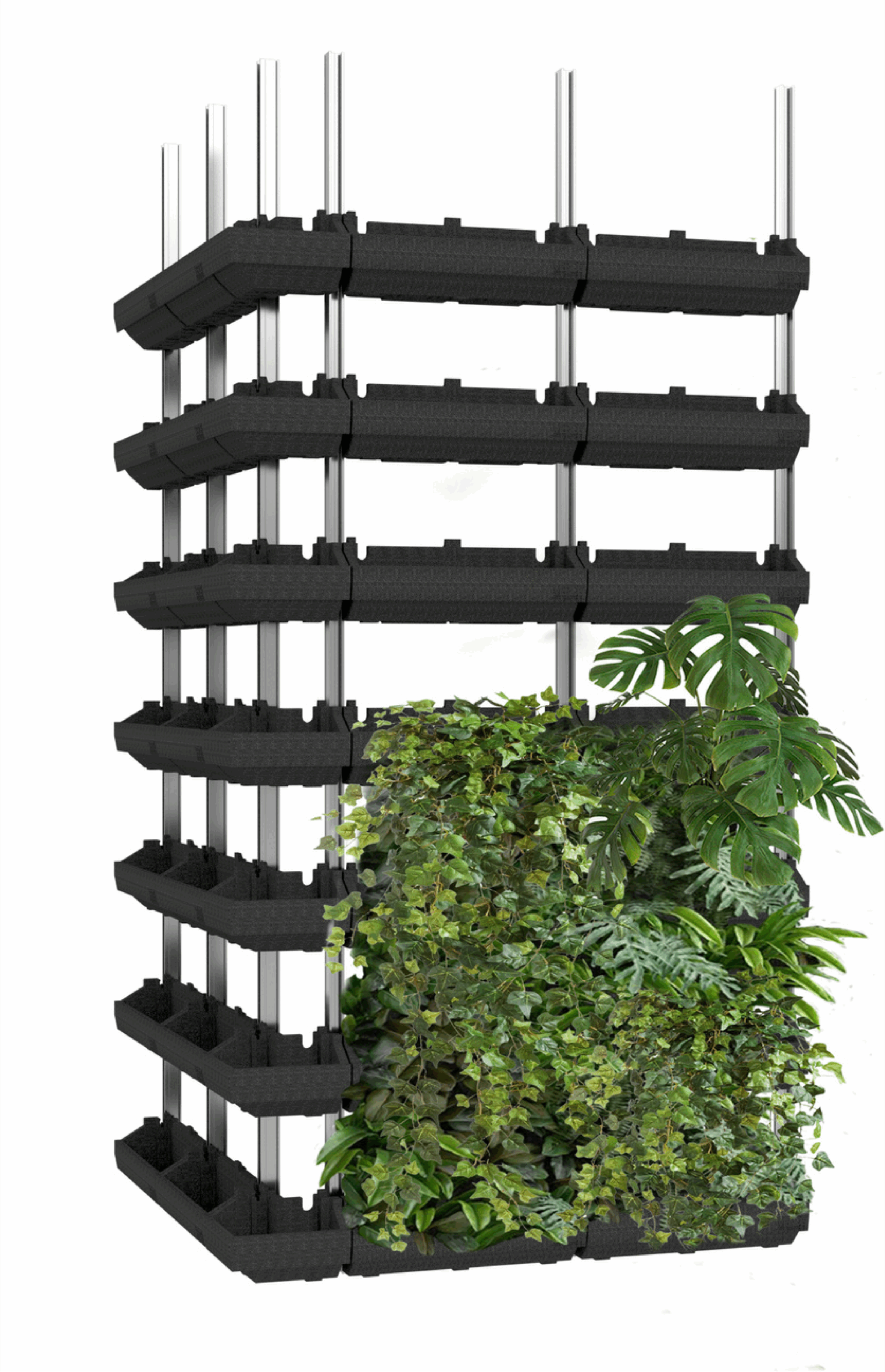

ANGOLARE:
Certificazioni
BREVETTATO:
SISTEMA MODULARE PER GIARDINI VERTICALI | NOV. 2017
Mappatura Leed®
VP MODULO SYSTEM è stato sottoposto alla mappatura LEED®.
CERTIFICAZIONE WELL:
WELL è un sistema di rating internazionale che attesta l’impatto che un edificio ha sulle persone che ne frequentano gli ambienti.
Secondo la mappatura di Habitech – Distretto Tecnologico Trentino per l’Energia e l’Ambiente, inserita all’interno del programma GREENMAP, VP MODULO e gli altri prodotti VerdeProfilo® contribuiscono a progettare un ambiente che risponde agli standard WELL per il benessere psico-fisico delle persone.
Le nostre soluzioni di verde verticale migliorano la qualità della vita negli spazi chiusi, ad esempio grazie alle capacità fonoisolanti delle piante e alla possibilità di diminuire, grazie alla loro presenza, l’inquinamento dell’aria.
CERTIFICATO AL VENTO:
Il Sistema VP Modulo è stato testato rispetto alla resistenza al carico del vento in pressione positiva e pressione negativa statica e alla prova dinamica del vento con ventilatore assiale.
CERTIFICATO AL FUOCO:
VP Modulo è certificato rispetto alla classificazione al fuoco dei prodotti e degli elementi da costruzione – parte 1: classificazione in base ai risultati delle prove di reazione al fuoco secondo la norma UNI EN 13501-1:2019.
Download
Accessori
VP MODULO THERMOPINE
VP MODULO TREE POT
VP MODULO BARRIER
Vuoi ricevere maggiori informazioni?
Giardino verticale VP Modulo: come è fatto il sistema

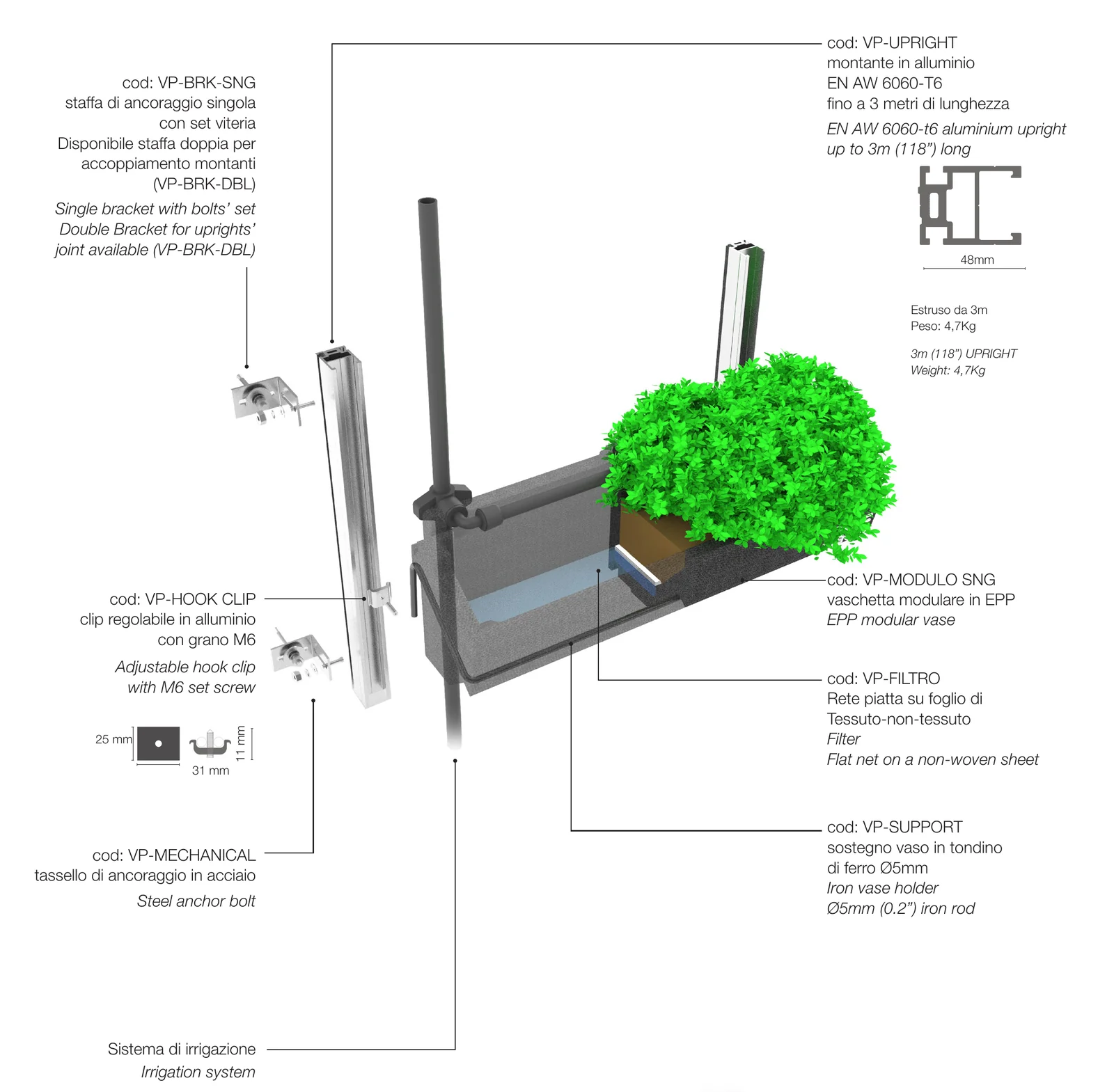

VP Modulo è un sistema per giardino verticale composto da elementi indipendenti: montanti in alluminio, staffe di ancoraggio, clip regolabili, sostegni per i vasi e vaschette modulari in EPP. Ogni modulo è fissato singolarmente e, se necessario, si sostituisce senza smontare la parete. È questa logica a permettere layout sempre diversi e la copertura di grandi superfici, in interni come in esterni.
La struttura portante è formata da montanti in alluminio EN AW 6060-T6 lunghi fino a 3 metri, fissati a muro con staffe singole o doppie e tasselli in acciaio. Sui montanti si agganciano clip regolabili con grano M6: l’altezza di ogni fila di vasi si decide in fase di progetto, ed è da qui che nascono le diverse composizioni.

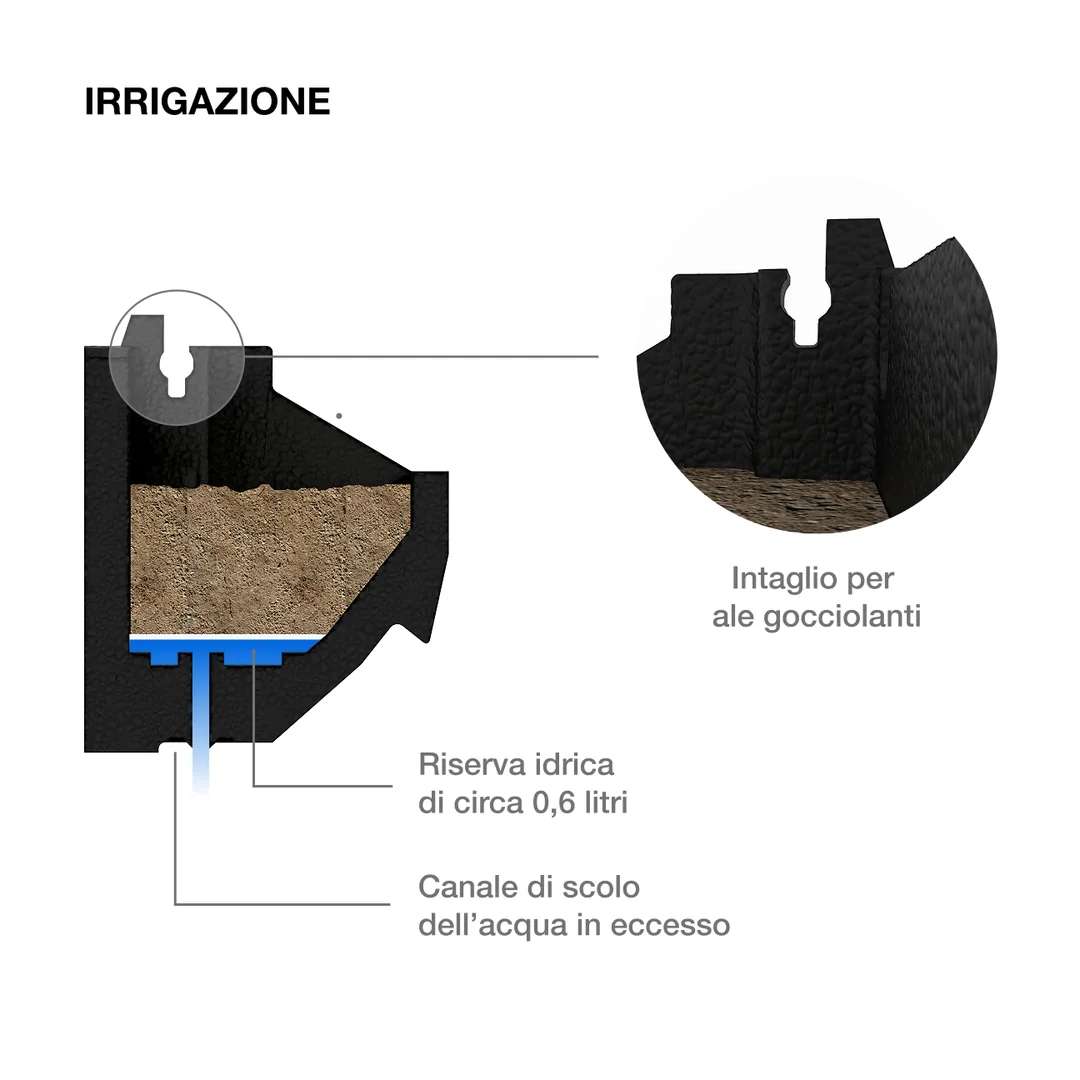

La vaschetta è in EPP nero (polipropilene espanso). Pesa 0,37 kg, è lunga fino a 60 cm, profonda 17 cm e alta 19 cm, e si taglia su misura quando serve una lunghezza inferiore. Sul fondo trattiene una riserva idrica indipendente di circa 0,6 litri. L’EPP è leggero, inodore, atossico, riciclabile al 100% e, grazie alle sue proprietà di isolamento termico, protegge terra e radici dagli sbalzi di temperatura.

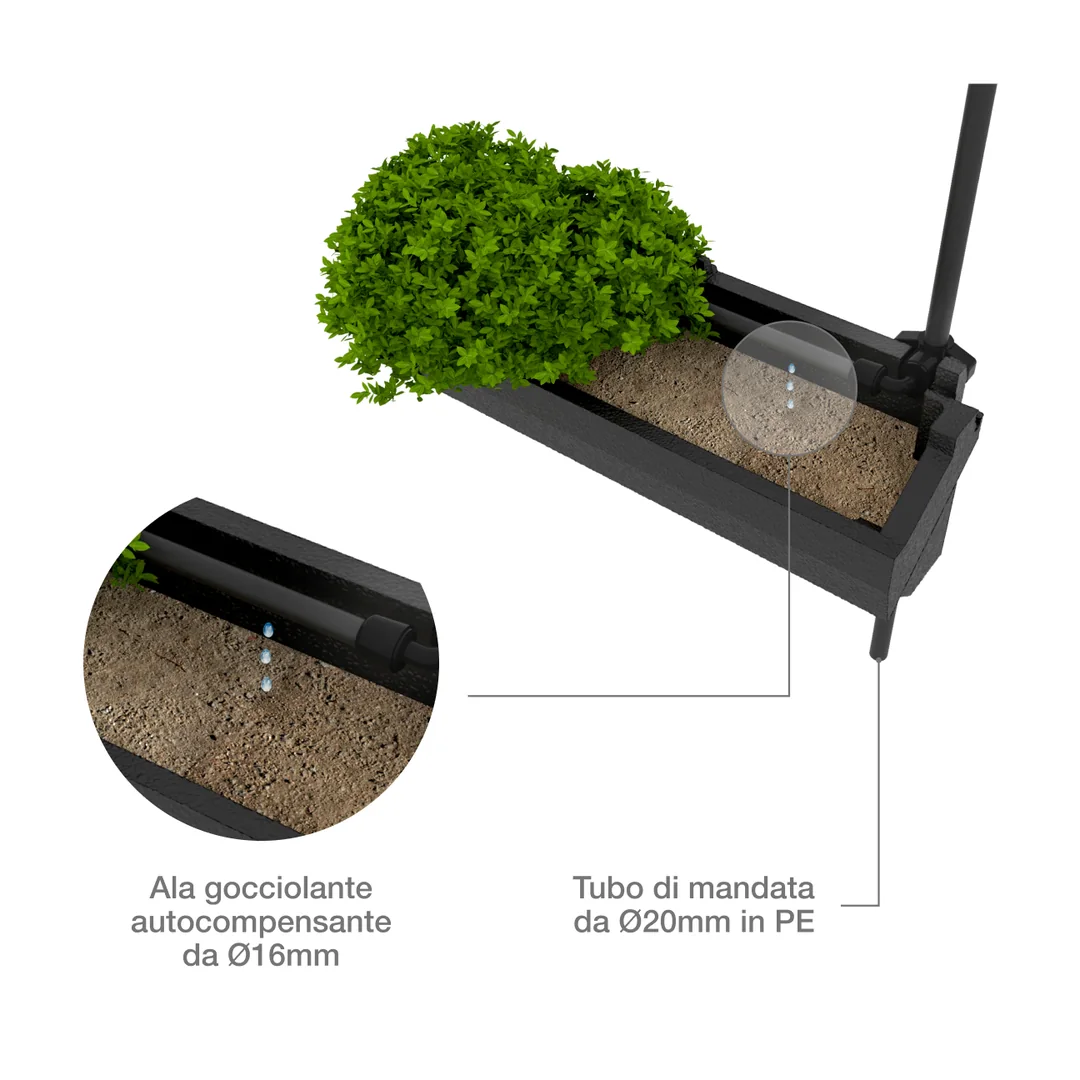

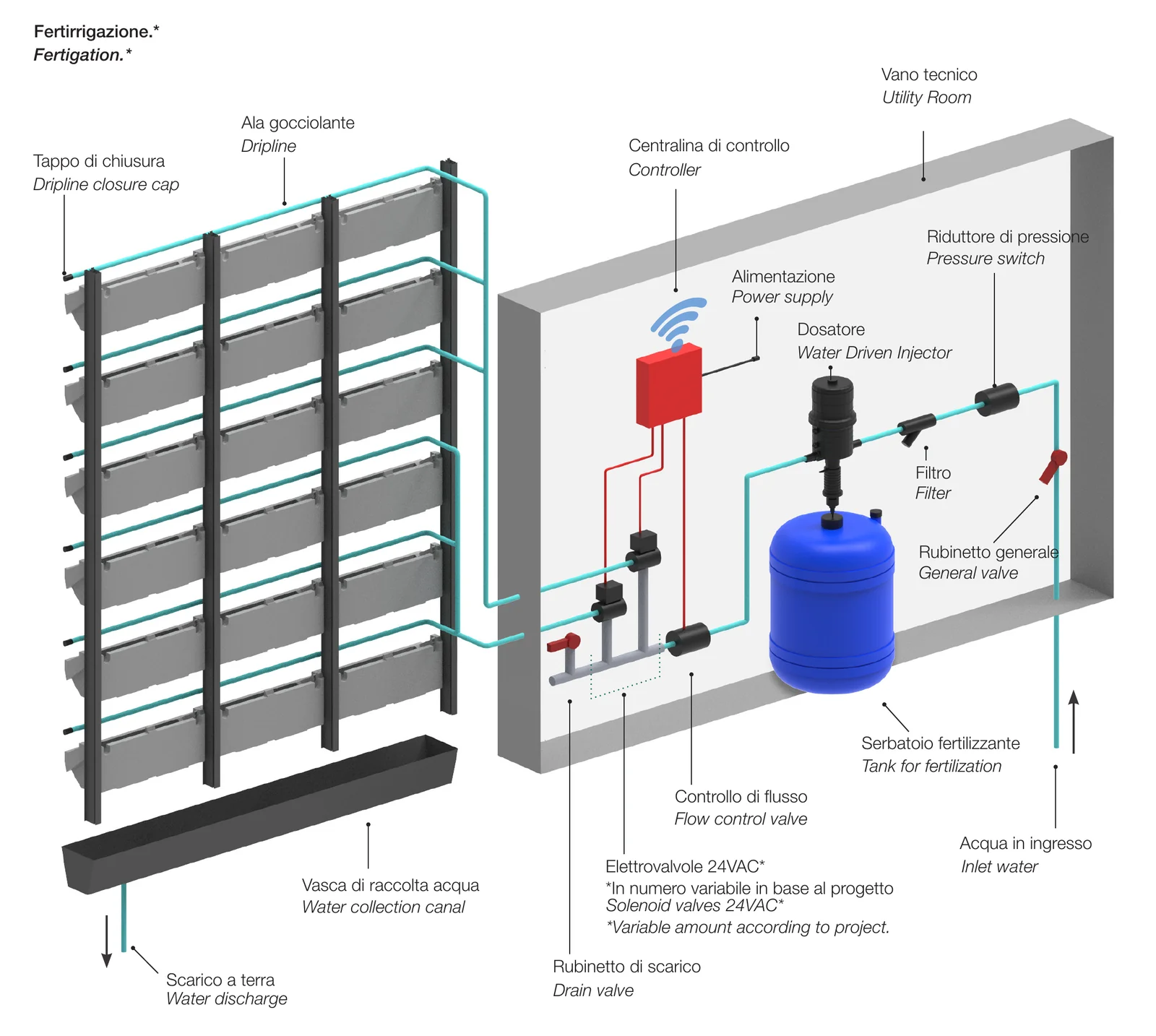

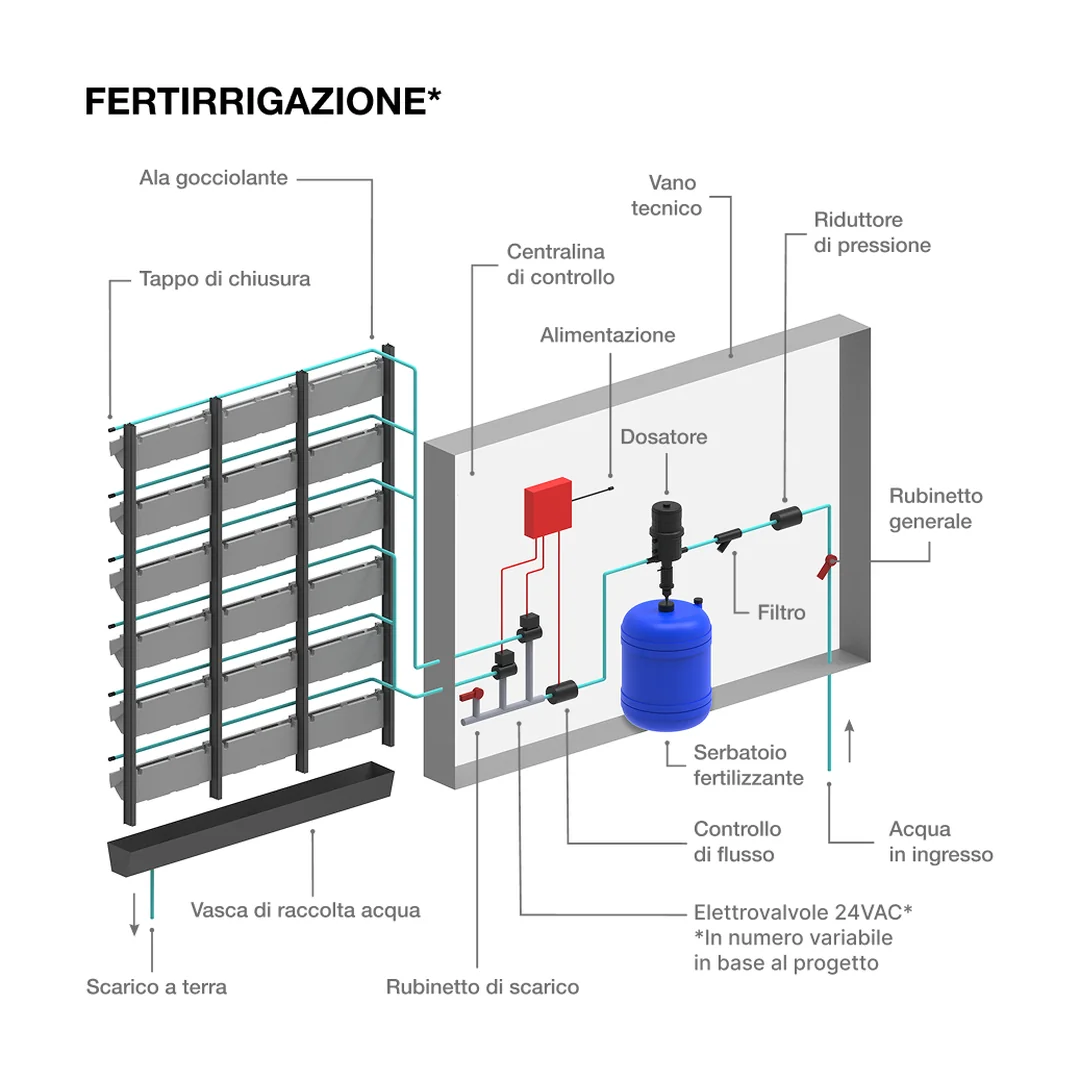

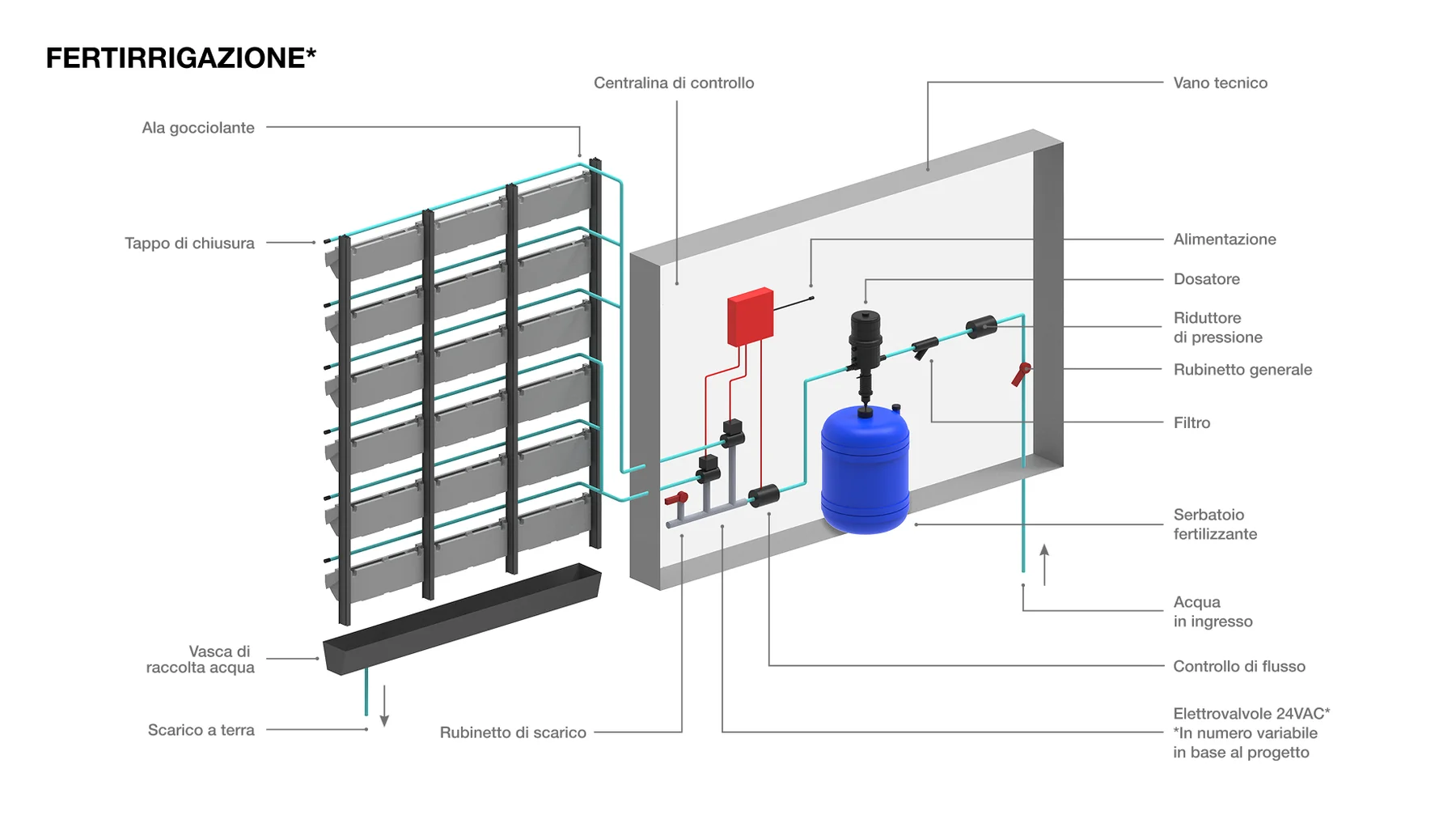

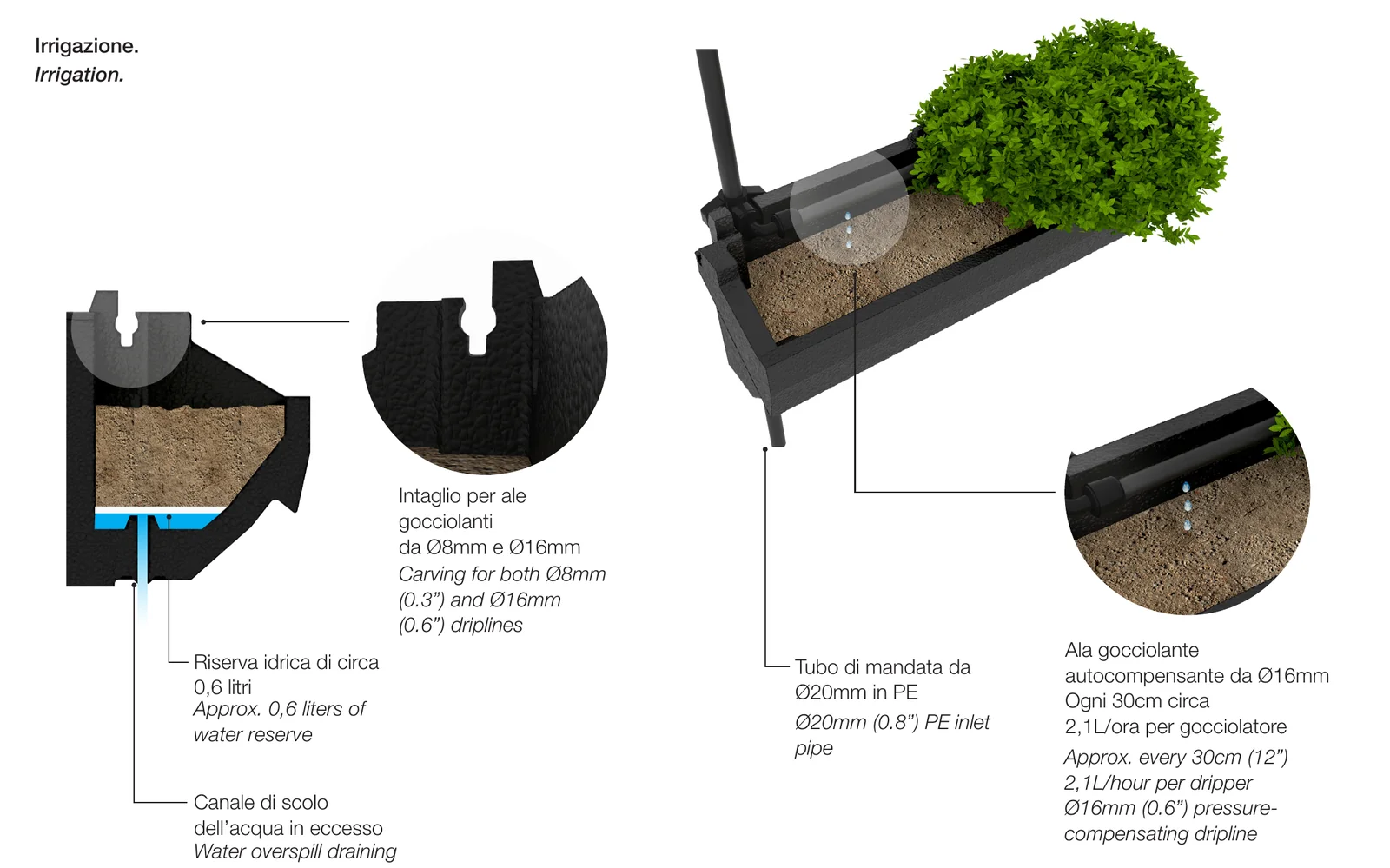

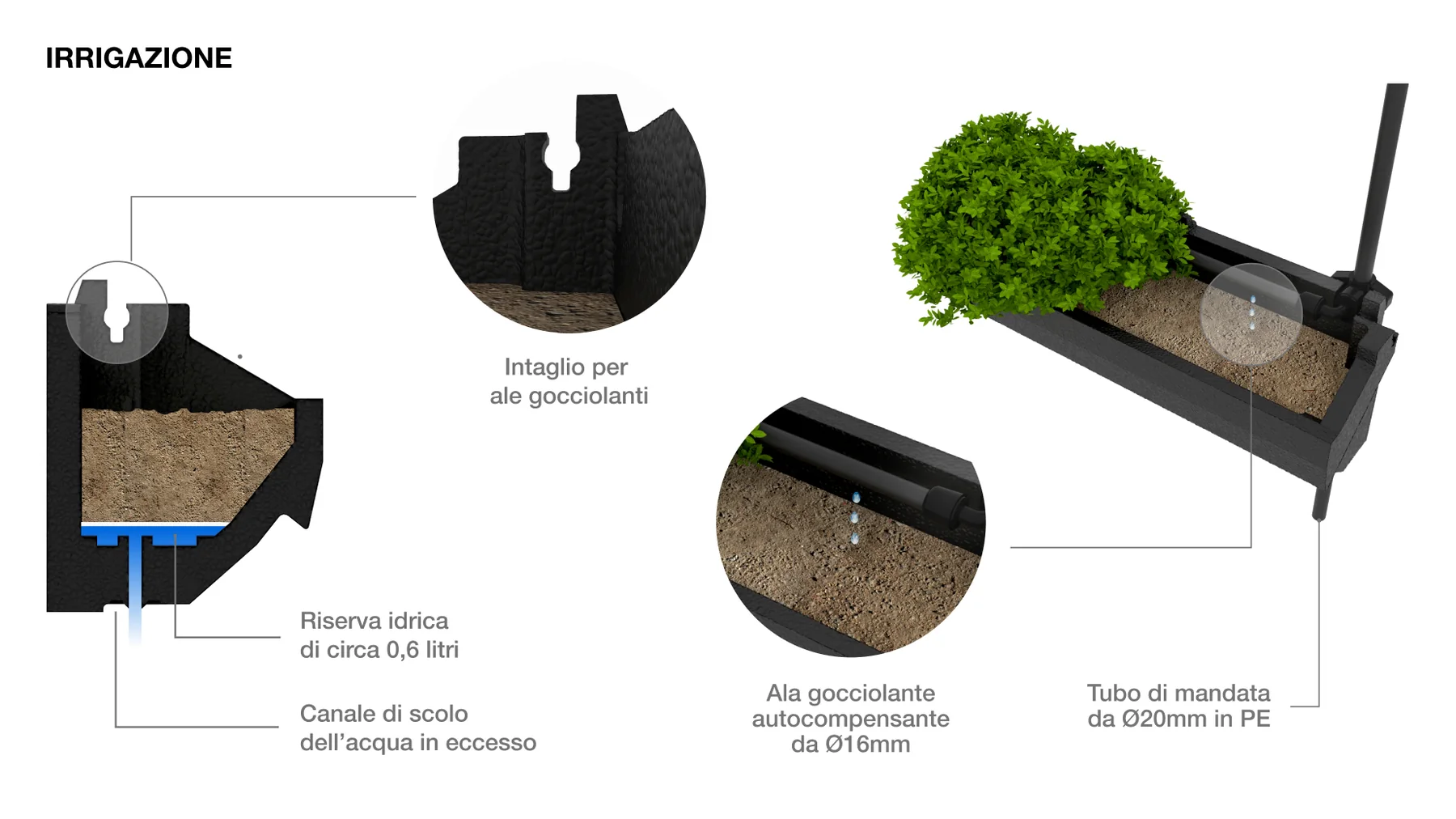

L’irrigazione è integrata nel sistema: un’ala gocciolante autocompensante da Ø16 mm porta l’acqua direttamente in ogni vaschetta, con un gocciolatore circa ogni 30 cm e una portata di 2,1 litri/ora. Essendo autocompensante, l’ala eroga la stessa quantità d’acqua dal primo all’ultimo gocciolatore, qualunque sia la posizione del vaso in parete. A monte, un impianto di fertirrigazione con centralina di controllo gestisce frequenza e dosaggio.
I layout disponibili sono pieno, alternato, rampicante e angolare; il sistema si completa con gli accessori VP Modulo Thermopine, VP Modulo Tree Pot e VP Modulo Barrier, illustrati nella sezione Accessori di questa pagina.
Dati tecnici principali di VP Modulo
| Caratteristica | Valore |
|---|---|
| Brevetto | Sistema modulare per giardini verticali, nov. 2017 |
| Montanti | Alluminio EN AW 6060-T6, fino a 3 m |
| Vaschetta | EPP nero, L fino a 60 cm · P 17 cm · H 19 cm |
| Peso vaschetta | 0,37 kg |
| Riserva idrica per vaschetta | circa 0,6 litri |
| Quantità indicativa | circa 8 vaschette/m² |
| Irrigazione | Ala gocciolante autocompensante Ø16 mm, 2,1 l/h ogni 30 cm circa |
| Sbalzo dalla parete (senza piante) | 23–26 cm |
| Interasse tasselli consigliato | 1,50 m |
| Tempo di posa indicativo | circa 1 m²/ora, piante, terra e irrigazione incluse |
Giardino verticale esterno e interno: cosa prevedere in progetto
In esterno il sistema lavora anche in condizioni climatiche impegnative: le proprietà isolanti dell’EPP limitano lo stress delle piante dovuto a caldo e freddo, e l’uso di terra consente di scegliere specie locali già adattate al contesto. Il fabbisogno idrico indicato è di circa 1,5 m³ d’acqua per m² all’anno, riferito al clima dell’Europa mediterranea. In caso di gelate gli elementi elettrici vanno protetti e l’impianto di irrigazione va svuotato.
In interno la variabile decisiva è la luce. Serve un impianto di fitostimolazione da 1.000–1.550 lux uniformi, a spettro completo, acceso per almeno 12–14 ore consecutive, con lampade di grado di protezione minimo IP44: indicativamente una lampada per metro lineare di giardino, a 1,20 m dalla parete. La temperatura consigliata è tra 15 e 25 °C, evitando flussi diretti di aria condizionata, e il fabbisogno idrico scende a circa 0,3 m³ per m² all’anno. Se in parete mancano mandata e scarico, si può installare una vasca di raccolta con pompa di circolazione.
Per il corretto funzionamento serve una pressione tra 1,5 e 3 bar nel punto più alto del giardino e un vano tecnico con centralina, elettrovalvole, filtro, dosatore del fertilizzante e riduttore di pressione, dimensionato sul singolo progetto. Sotto la parete si prevede la raccolta dell’acqua in eccesso. Il supporto indicato è muratura piena, calcestruzzo non fessurato o pietra naturale compatta.
Il giardino verticale è un elemento vivo: segue i cicli stagionali e va controllato periodicamente, con interventi di potatura e pulizia programmati nei periodi di quiescenza delle piante. Abbiamo raccolto le indicazioni principali in cosa sapere sulla manutenzione di un giardino verticale.
VP Modulo è stato sottoposto alla mappatura LEED®: la scheda tecnica elenca i crediti LEED a cui il sistema può contribuire, tra cui gestione delle acque piovane, riduzione delle isole di calore e qualità dell’ambiente interno. Le schede tecniche del sistema e degli accessori si scaricano da questa pagina; per layout, dimensionamento dell’impianto e documentazione di progetto il nostro ufficio tecnico è a disposizione. Alcune realizzazioni con VP Modulo sono raccolte nei progetti di giardini verticali.
Domande frequenti sul giardino verticale
Che struttura serve per un giardino verticale con VP Modulo?
La struttura è formata da montanti in alluminio EN AW 6060-T6, lunghi fino a 3 metri, fissati a muro con staffe e tasselli in acciaio. Sui montanti si agganciano le clip regolabili in alluminio con grano M6, che reggono i sostegni dei vasi in tondino di ferro da 5 mm. Il supporto indicato è muratura piena, calcestruzzo non fessurato o pietra naturale compatta, con un interasse consigliato tra i tasselli di 1,50 m. Quando la configurazione lo richiede, i montanti si possono montare anche in orizzontale con appositi segmenti da 15 cm.
Quanti moduli servono per un metro quadro di giardino verticale?
Con VP Modulo servono indicativamente 8 vaschette per metro quadro. Ogni vaschetta è lunga fino a 60 cm e può essere tagliata su misura per adattarsi alla parete. Per una parete di 4 × 3 metri la scheda tecnica considera una fornitura standard di circa 100 vaschette. Il numero esatto dipende dal layout scelto, pieno, alternato, rampicante o angolare.
Come si realizza un giardino verticale?
Con VP Modulo si posano prima le staffe e i montanti verticali, poi le clip e i sostegni all’altezza prevista dal layout, quindi le vaschette con la linea di irrigazione, la terra e le piante. Il tempo di posa indicato in scheda tecnica è di circa 1 m² all’ora per piante, terra e irrigazione. Prima della posa vanno definiti in progetto il layout, il supporto murario, l’impianto di fertirrigazione e, in interni, l’illuminazione.
Si può fare un giardino verticale all'interno?
Sì, VP Modulo è adatto sia agli spazi interni sia agli esterni. In interni serve un impianto di fitostimolazione che garantisca 1.000–1.550 lux uniformi per almeno 12–14 ore consecutive, con lampade di grado di protezione minimo IP44. La temperatura consigliata è tra 15 e 25 °C, evitando flussi diretti di aria condizionata. Se in parete non ci sono mandata e scarico dell’acqua, si può installare una vasca di raccolta con pompa di circolazione.
